一、结构

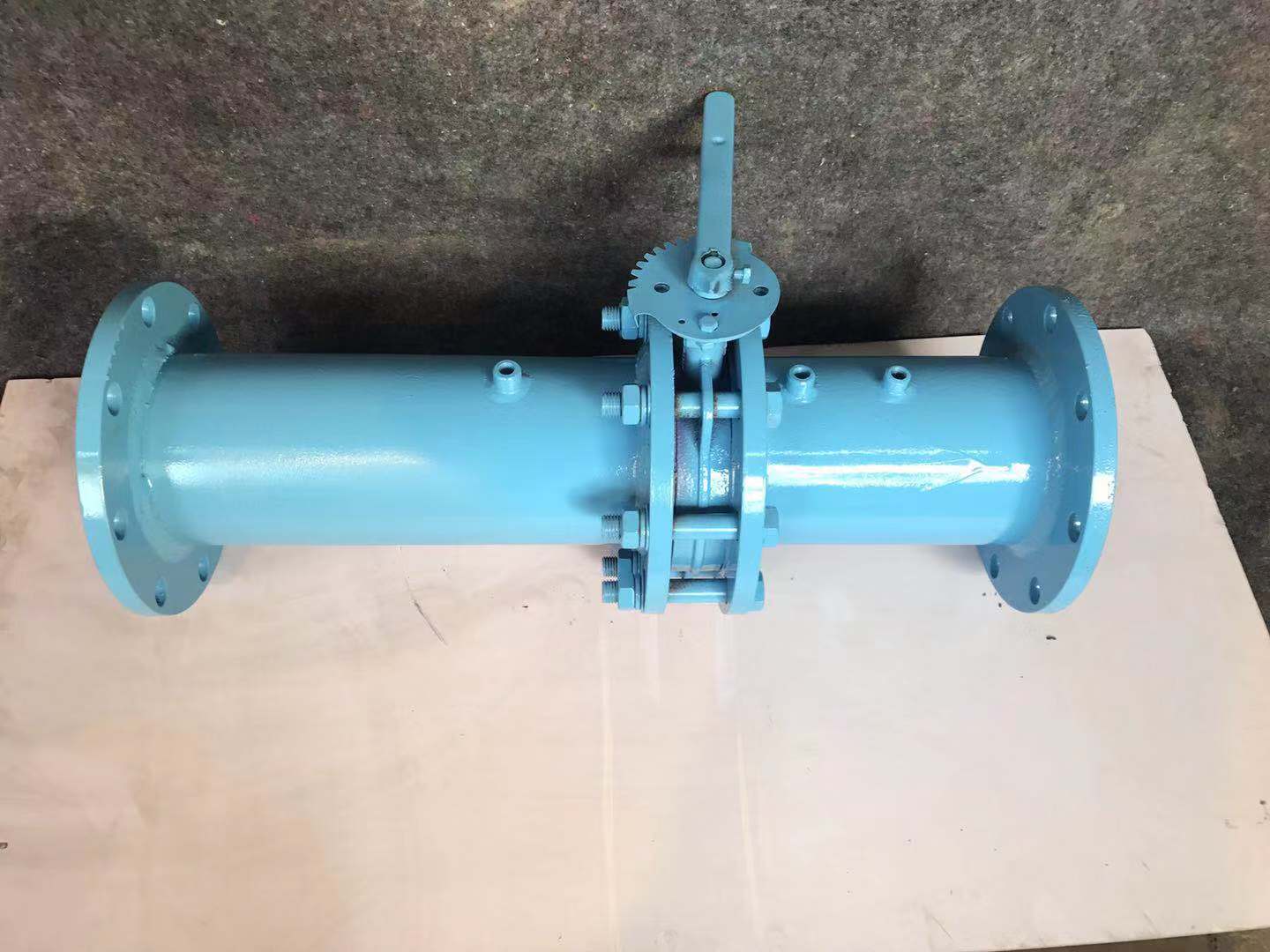

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、节流件、密封垫、出流体管路等构成。节流件是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的节流件，其结构形式是几何相似的。
二、工作原理
旋转式孔板流量计是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系式，因而通过差压计测量压差即可计算出流体的流量。
三、技术参数
????1.适用管径：DN100～DN1000
????2.被测介质温度：-10℃～+450℃
????3.工作压力：0.6～3.2（Mpa)
????4.连接方式：国家标准法兰盘连接
????5.材质：管道材质为碳素结构钢，节流孔板材质为不锈钢
????6.长度：≥1000mm；
????7.管壁厚：≥4mm
????8.直径比β：0.5
????9.测量气嘴：φ6
旋转式孔板流量计是我们苏州信科宣智能科技有限公司主打产品，此外我们还生产水封式防爆器，抽屉式防回火装置，防回水放回气装置，干式防爆器，快速除渣器，正压自动放水器，负压自动放水器，多孔负压自动排渣放水器，孔板流量计，断水保护装置等一系列煤矿抽放瓦斯管路设备，有需要的电话详谈
