一、产品的结构
细水雾的组成主要有控制子系统和管网子系统两个部分组成。
（1）控制子系统由自动灭火系统集中报警控制盘及现场设备分区灭火控制盘、水泵控制箱、区域控制阀箱、联动控制设备等组成。
（2）管网子系统包括高压泵组、稳压装置、储水箱、补水装置、过滤器、喷头、输送管道及其它附件组成。
二、高压细水雾灭火系统的优点
1、对环境无污染
2、由于水雾雾滴直径很小，不连续，故电绝缘性能好，可能补救带电设备火灾
3、灭火用水量小，水渍损失甚微，无需水池和大水箱
4、细水雾喷射时可净化火灾中的烟气，有利于安全疏散，适用于有人的场所
5、灭火效能高，应范围广。
三、细水雾灭火机理如下
1、冷却。细水雾颗粒直径越小，相对表面积越大，受热后更容易汽化。在汽化过程中，从燃烧区吸收大量的热量，使燃烧区温度迅速降低，当温度降至燃烧f临界值以下时，热分解中断，燃烧随即终止。
2、稀释。火焰进入细水雾后，细水雾迅速蒸发形成蒸汽，由液相变为气相，气体急剧膨胀，比表面积膨胀约1760倍，zui大限度地使燃烧反应分子在空间上距离拉大，抑制火焰传播。
3、细水雾有3种形成方法，一种是高压水在喷嘴处形成旋转流，喷出后扩散，形成水雾；另一种是水由高压空气进行引流混合，喷出后膨胀形成水雾；第三种方法采用高压水流喷出后高速碰撞硬壁，溅射形成细水雾。方法一：在高速气流下容易产生无雾通道，影响阻火灭火效果；方法二：不适合于低浓度瓦斯输送应用场合；利用方法三设计制造的水雾发生器经试验，阻火灭火效果非常理想。

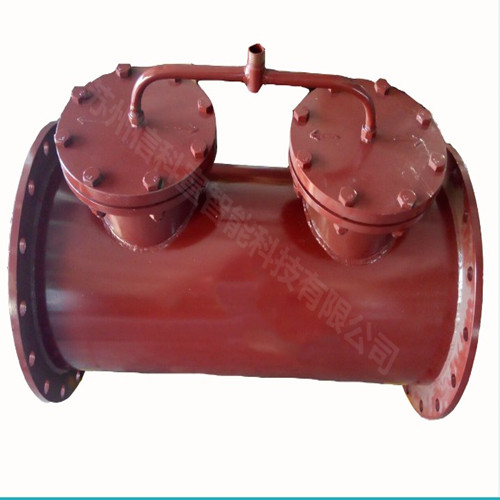

按照上述技术方案制造的细水雾发生器，利用其管道连接法兰连接在瓦斯输送管道上，每隔一定距离安装一个细水雾发生器，向其进水口提供高压水，其腔体内及附近管道内即充满了细水雾。瓦斯由输送管道的始端流向末端，在流通过程中混合了一定量的细水雾，瓦斯不易燃烧或爆炸。如果输送末端发生回火或爆炸，每一个细水雾发生器相当于一个阻火器，能防止沿管道逆向蔓延，解决了煤矿瓦斯长距离安全输送的技术难题。
